てるてるモニタ 3G（スタンダード）概要
太陽光発電遠隔監視システム「てるてるモニタ」3G（スタンダード、以下 てるてるモニタ 3Gスタンダード）の製品紹介ページにお越しくださり、誠にありがとうございます。
てるてるモニタ 3Gスタンダードは、自宅・事務所から離れ、光回線等が無い場所に設置した、いわば野立ての太陽光発電所の発電量監視に利用します。3G回線経由で、日々の発電量をメールで通知するため、稼働状況が簡単に把握できます。
2014年12月18日に販売開始した「てるてるモニタ（ライト）」の上位モデルで、パワーコンディショナー毎の出力を監視可能な点が特徴です。
本製品は、CT センサを用いてパワーコンディショナーで交流に変換された電流を分岐ブレーカ部分で測定します。測定したデータは、3G(第三世代携帯電話システム)回線を使い、インターネット上のサーバに保管し、毎日発電状況をメールで送信します。また、ウェブブラウザを使い発電状況をグラフで閲覧することもできます。
お知らせ・新着情報
最新の後継品
本製品（てるてるモニタ 3G スタンダード）の生産・販売は終了致しました。
下記のいずれかのボタンをクリックして、最新の製品の情報をご覧ください。
"3G版"生産終了とサービス利用可能期間のお知らせ
2018年7月をもって生産を終了致しました。
新規のご用命は、後継品をご検討下さいますようお願い申し上げます。
NTTドコモFOMA（3G）が2026年3月で終了します。
それに伴い、てるてるモニタ 3G（スタンダード）も 2026年3月で利用出来なくなります。
2026年4月以降利用する場合は、有償交換が必要です。有償交換の詳細については、2023年頃に発表予定です。
2026年3月までは、これまでと変わりなくご利用いただくことが出来ますのでご安心ください。
お知らせ・新着情報
2018.07.01 … 生産終了
「てるてるモニタ 3Gシリーズ」の生産を終了致しました。
2017.06.05 … プラン追加
通信費等のプランに「センドバック保守5年更新」プランを追加しました。
2015.05.11 … 販売開始
てるてるモニタ（スタンダード）の販売を開始しました。

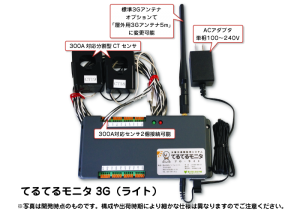

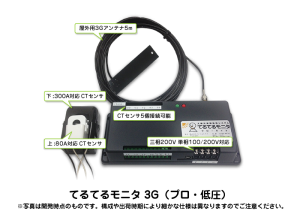

3Gシリーズの特徴
オールインワン筐体で設置が簡単です。
CTセンサからの入力を処理し、携帯電話網（3G回線）を使ってデータをアップロードする処理まで、本体１台だけで行えます。
分電盤の中に電源が確保できる場合は、CTセンサを取り付け、本体を固定するだけの簡単作業です。
なお、CTセンサは、国内大手のUR_D社のセンサを使用し、3G回線は、NTTドコモのFOMAサービスを利用しています。
3Gシリーズ比較表
| モデル | ライト | スタンダード | プロ | マルチ |
|---|---|---|---|---|
| 特徴 | 低価格モデル | 通常モデル | 三相専用モデル | 低圧分割・高圧用モデル |
| 計測粒度 | 発電所全体を計測 | パワコン毎に計測 | パワコン毎に計測 | 発電所全体・パワコン毎 |
| 監視装置電源 | 単相 | 単相 | 三相 | 単相・三相 |
| センサ数 | 300A×2個 | 80A×最大18個 | 80A×最大5個 | 80/300A×45個 |
3Gスタンダードの特徴
3Gスタンダードの特徴
てるてるモニタ 3Gスタンダードには、以下のような特徴があります。
- パワーコンディショナー毎の出力監視（分岐ブレーカの監視）
- Google Chart API を使った簡易見える化システム
- メールアラート機能（発電量が0になった場合に警告メールを送信）
- メールレポート機能（ライトと同等の機能）
3Gライトとの違い
てるてるモニタ 3Gライトとの大きな違いは、3Gライトが主幹ブレーカを計測し発電設備全体の発電量を計測するのに対し、3Gスタンダードではパワコン毎のブレーカすべてを計測します。これにより、パワコン1台に異常があった場合でも気付くことができます。
また、てるてるモニタ 3Gライトではオプション扱いになっていた「見える化サービス」「アラート機能」が標準機能として含まれています。具体的な違いは、次項の機能比較一覧表をご覧ください。
スタンダード、ライト・各オプションの機能比較一覧表
| モデル | スタンダード | ライト | 「＋アラート」 オプション |
「＋ネット」 オプション |
|---|---|---|---|---|
| 発電所全体の発電量 | ○ | ○ | ○ | ○ |
| パワコン毎の発電量 | ○ | × | × | × |
| ストリング毎の発電量 | × | × | × | × |
| 日次メールレポート機能 | ○ | ○ | ○ | ○ |
| 月次CSVレポート機能 | ○ | ○ | ○ | ○ |
| メールアラート機能 | ○ | × | ○ | ○ |
| 見える化サービス機能 | ○ | × | × | ○ |
主な機能
機能１ 見える化サービス
Google Chart API を使った簡易見える化システムです。
ブラウザで発電量の推移をグラフで確認することができます。
見える化サービスは、スマホでも利用できます。
※アプリではありません。
機能２ 日次/月次レポートメール
毎日発電状況を指定したメールアドレスに送信します。
毎日見るものだからこそ、簡単に。
アプリを立ち上げるより、WEBブラウザでログインするよりも、「メールで確認」が一番簡単です。
見逃しもほぼ無く、忘れても昨日届いたメールをクリックするだけです。
日次レポートメール サンプル
主な機能３ アラート機能
てるてるモニタ（スタンダード）は、サーバに保存しているデータを定期的に監視します。
異常を検出した場合は、メールで通知します。
監視時間帯 ： 9時～17時
監視間隔 ： 毎時30分頃 （9:00～10:00 の発電量は10:30に処理します。）
●センサ間の発電量に差がある場合
センサ間の出力に３割以上の差があった場合にメールで通知します。
●発電量がゼロの場合
発電量がゼロの場合にメールで通知します。
●データがサーバに届いていない場合
２時間連続で測定データがサーバに届いていない場合にメールで通知します。
てるてるモニタ 3G（スタンダード） の仕様
仕様一覧
| 品名 | 太陽光発電遠隔監視システム「てるてるモニタ 3G（スタンダード）」 |
| 型番 | 20PORT MPM 3GT |
| メーカー | 株式会社インフォミクス |
| 最大計測発電量 | 144kW （80A センサ × 18 個） |
| 対応配電方式 | 単相、三相 |
| 対応電線外径 | 直径11mm |
| 入力容量[VA] | 平均 0.7VA 最大 10VA |
| 定格出力 | （ACアダプタ）電圧 DC5V 電流 DC2A |
| 定格入力 | （ACアダプタ）電圧 AC100V 電流 AC0.4A |
| 使用周囲温度 | -10 ～50°C （ただし、結露・氷結無き事） |
| 質量 | 260g（本体＋アンテナ） |
| 外形寸法(突起物除く) | 190mm(W) × 86mm(D) × 35mm(H) |
仕様のダウンロード
PDFアイコンを右クリックして、「名前を付けてリンク先を保存」を選択すると保存できます。印刷してご利用ください。
電力会社AC100V申請用資料（スタンダード） v2 … 706KB
施工・設置事例

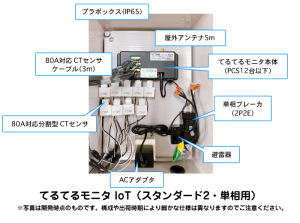

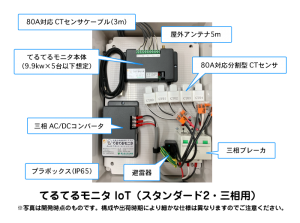

設置・施工事例 ① 低圧４９．５ｋＷ 太陽光発電所 １基 （福岡県）
9.9kW 三相パワコン 5台構成の発電所です。
てるてるモニタの電源に、専用の太陽光パネルを利用しています。弊社販売の外部ソーラー電源を利用せずに自作する場合は、
①なるべく容量の大きなディープサイクルバッテリを準備
②一定の品質を備えたソーラーチャージャを選択
③インバータではなく、DC/DCコンバータを利用
することをおすすめします。
感想（アンケート）
1.てるてるモニタを選んだ理由（決め手）を教えてください。
設置のイニシャルコストが安いから
2.取り付けで苦労した点があれば教えてください。
添付資料には、１００ｖ出力系しか例が無く、２００ｖ出力例は無かった。
たとえば、どの相の電流値を測るか示していませんでした。
3.導入して良かった点を教えてください。
自宅に居ながら発電状況がわかる
4.今後、改善や機能追加についてのご要望があれば教えてください。
てるてるモニターのサイトのホームページにログインしてＩＤ，パスを入力していかないと発電経過グラフを見ることができない。
5.検討中の方に一言お願いします。
設置が簡単でした。
他の発電所への設置も検討中
アンケートに対するコメント
・１００ｖ出力系しか例が無く、２００ｖ出力例は無かった
→ 最新の取扱説明書には、三相200Vの場合の設置方法についても追記しました。
・ログインしてＩＤ，パスを入力していかないと発電経過グラフを見ることができない
→ 利用者確認のため必要な作業です。
ブラウザにID、パスワードを保存する方法等もご検討ください。
要望があれば、複雑な専用URLを準備し、ID,パスワードを不要にすることも検討します。
よくある質問と答え
よくある質問と答え（全シリーズ共通）
てるてるモニタに関していただいたご質問などをまとめてあります。
ご不明な点がございましたら、こちらをご一読ください。
3G シリーズ共通 よくある質問と答え（外部リンク）
3Gシリーズ（NTTドコモ FOMAを利用）の通信に関するよくある質問と答えをまとめてあります。
随時、加筆・修正できるよう外部サイトを利用しております。
価格
WEBサイトに記載の価格は、参考かつ税別価格（※）です。ご注文の際には個別にお見積もりをご提出いたします。
※ 太陽光関連製品は、事業者向けとなるため総額表示の対象外です。
初期費用
2018年7月をもって生産を終了致しました。
新規のご用命は、後継品をご検討下さいますようお願い申し上げます。
ランニングコスト
| 保証無しプラン | 選択できません。 |
|---|---|
| センドバックプラン（1年更新） | 19,200円 ＋税 ／年 |
| センドバックプラン（5年更新） | 90,000円 ＋税 ／年 |
紹介資料、取付・取扱説明書、見積もり依頼
「紹介資料」、「取付・取扱説明書」は、こちらから閲覧できます。閲覧にはメールアドレスが必要です。
